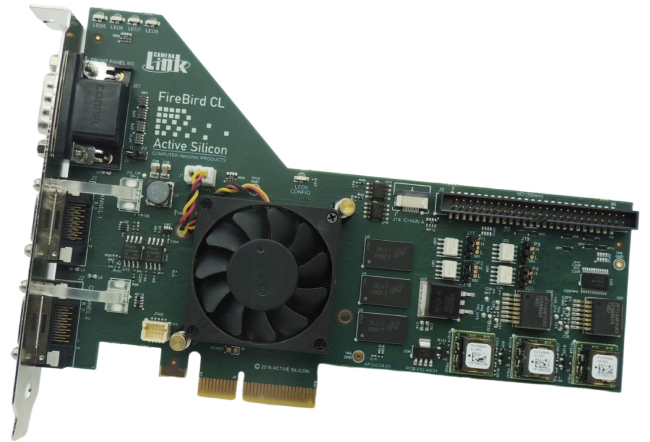

Camera Link采集卡AS-FBD-1XCLD-2PE4
- 品牌： Active Silion
- 型号： AS-FBD-1XCLD-2PE4
产品特点：
v 支持最新Camera Link 2.1标准
v Camera Link 标准连接器类型（HDR/SDR）
v 基于RISC技术Active DMA引擎、CPU零占用率
v 功能全面的扩展接口、支持POCL供电
v 支持GenICam， GenTL Producer
适用范围：
v 适合中、高电磁干扰应用环境
v 需要实时、低延时数据采集场合
v 需要高速、长距离数据传输场合
v 4K线扫相机、8K线扫相机、16K线扫相机等图像采集应用场合
可适配滨松CCD探测器C12300-321、滨松TDI相机C12300-321、滨松TDI探测器C13440-20C、C11440-22C、C11440-10C、
C10000-A01、C10000-801、C8000-30、C8484-XXC、C9100-13、C9100-14、C12741-11、C9750-XX、C10400-XX、C12450-27FGC-C、
C14960-XX、C10650-XX、C12200-321/461、C12300-321/322/461B、C15400-30-50A、C10800-x-C、C15440-20UP、C14440-20UP、C14120-20P等
产品参数
产品名称
Active Silicon Camera Link采集卡
产品型号
AS-FBD-1XCLD-2PE4
品牌
Active Silicon (英国)
数据接口
2路SDR/HDR (26芯Mini Camera Link接头)
协议
Camera Link（V2.1）标准
负载功率
单路相机（Base)（最大至4W）
相机个数
1台相机（Deca、Full模式）、2台相机（Base模式）
内置缓存
内置320MB、DDR3缓存
PCI-E带宽要求
第二代PCI Express 4路，支持最高20 Gbit
I/O 扩展(内置50Pin端子)
支持相机触发，光电编码器，曝光控制及其他扩展功能等：
4路光耦隔离输入/输出、4路TTL（5V逻辑)、4路RS-422输入/输出
I/O 扩展(外置)
VGA公头(2路光耦隔离输入、3路TTL（5V逻辑)、2路RS-422输入、1路RS-422输出)
供电
/
尺寸
PCB:168mm x 111mm.总体:175mm x 111mm.
重量
145克
散热
风扇转速自动根据FPGA的温度实现最佳冷却效果及最低噪音水平。
驱动
Windouw7、Windows 10、Windows 11、Linux
SDK
兼容GenCam协议、GenTL Producer、支持并提供C++、C#、LabView开发SDK
认证
RoHS、UL、CE
储存温度
-15°C to +85°C。
工作温度
0°C to +85°C (环境条件)。
相对湿度
10% to 90% 非冷凝(工作及储存)
