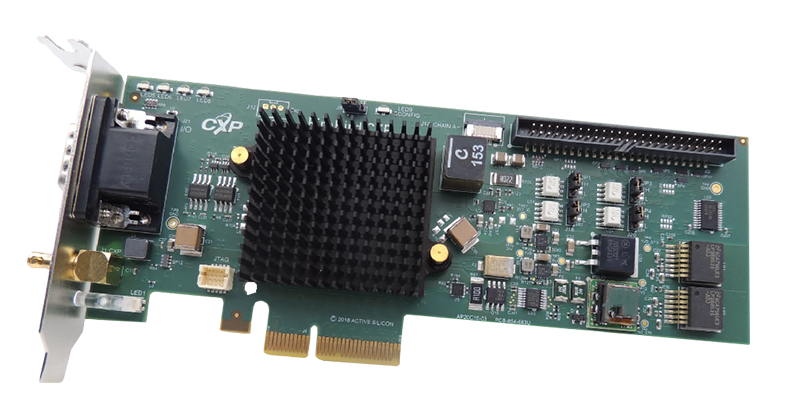

CoaXPress采集卡AS-FBD-1XCXP6-2PE4L
- 品牌： Active Silicon
- 型号： AS-FBD-1XCXP6-2PE4L
产品特点：
v CoaXPress单条线缆支持高速数据传输，相机供电
控制全部功能
v 高性价比产品-替代Gige(NBASE-T)或者USB3
v 基于RISC技术ActiveDMA引擎、CPU零占用率
v 功能全面的扩展接口（外接15pin，板载50pin）
支持CX线缆直接供电（Power over CoaXPress）
v Micro-BNC标准接口
v 支持ActiveSDK
v 支持GenICam， GenTL Producer
适用范围：
v 适合中、高电磁干扰应用环境
v 需要实时、低延时数据采集场合
v 需要高速、长距离数据传输场合
可适配滨松CCD探测器C12300-321、滨松TDI相机C12300-321、滨松TDI探测器C13440-20C、C11440-22C、C11440-10C、
C10000-A01、C10000-801、C8000-30、C8484-XXC、C9100-13、C9100-14、C12741-11、C9750-XX、C10400-XX、C12450-27FGC-C、
C14960-XX、C10650-XX、C12200-321/461、C12300-321/322/461B、C15400-30-50A、C10800-x-C、C15440-20UP、C14440-20UP、C14120-20P等
|
产品参数 |
|
|
产品名称 |
CoaXPress采集卡 / CXP6采集卡 |
|
产品型号 |
AS-FBD-1XCXP6-2PE4L |
|
品牌 |
Active Silicon (英国) |
|
CoaXPress接口 |
1路75 Ohm Micro BNC（HD-BNC）接口 |
|
CoaXPress协议 |
1路CoaXPress（V1.1.1）标准 |
|
负载功率 |
单路支持相机供电（PoCXP）最大至13W |
|
相机个数 |
1台相机 |
|
内置缓存 |
/ |
|
PCI-E带宽要求 |
第2代PCI Express 4路，支持最高512bytes |
|
I/O 扩展(内置50Pin端子) |
支持相机触发，光电编码器，曝光控制及其他扩展功能等： 4路光耦隔离输入/输出、4路TTL（5V逻辑)、4路RS-422输入/输出 |
|
I/O 扩展(外置) |
VGA公头(2路光耦隔离输入、3路TTL（5V逻辑)、2路RS-422输入、1路RS-422输出) |
|
供电 |
/ |
|
尺寸 |
PCB:168mm x 69mm. 总体:180mm x 69mm. |
|
重量 |
103克 |
|
散热 |
风扇转速自动根据FPGA的温度实现最佳冷却效果及最低噪音水平。 |
|
驱动 |
Windows 10、Windows 11、Linux |
|
SDK |
兼容GenCam协议、GenTL Producer、支持并提供C++、C#、LabView开发SDK |
|
认证 |
RoHS、UL、CE |
|
储存温度 |
-15°C to +85°C。 |
|
工作温度 |
0°C to +70°C (环境条件)。 |
|
相对湿度 |
10% to 90% 非冷凝(工作及储存) |
