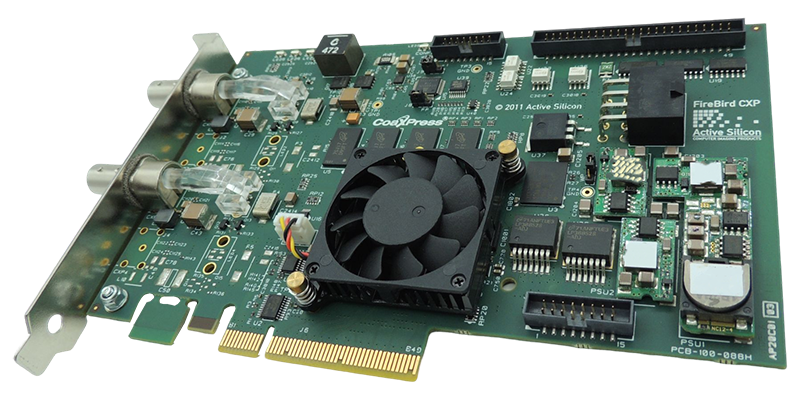

CoaXPress采集卡AS-FBD-2XCXP6-2PE8
- 品牌： Active Silicon
- 型号： AS-FBD-2XCXP6-2PE8
|
产品特点： v 全新CoaXPress2.0芯片，支持最新CoaXPress2.0协议 v 板载FPGA芯片、数据传输速率最高可达50Gb v 基于RISC技术ActiveDMA引擎、CPU零占用率 v 功能全面的扩展接口、支持POCXP供电 v 支持GenICam， GenTL Producer |
适用范围： v 适合中、高电磁干扰应用环境 v 需要实时、低延时数据采集场合 v 需要高速、长距离数据传输场合
|
可适配滨松CCD探测器C12300-321、滨松TDI相机C12300-321、滨松TDI探测器C13440-20C、C11440-22C、C11440-10C、
C10000-A01、C10000-801、C8000-30、C8484-XXC、C9100-13、C9100-14、C12741-11、C9750-XX、C10400-XX、C12450-27FGC-C、
C14960-XX、C10650-XX、C12200-321/461、C12300-321/322/461B、C15400-30-50A、C10800-x-C、C15440-20UP、C14440-20UP、C14120-20P等
产品参数
产品名称
CoaXPress采集卡 / CXP6采集卡
产品型号
AS-FBD-2XCXP6-2PE8
品牌
Active Silicon (英国)
CoaXPress接口
2路BNC接口
CoaXPress协议
CoaXPress（V1.1.1）标准
负载功率
单路支持相机供电（PoCXP）最大至13W
相机个数
1台相机（双路模式）、2台相机（单路模式）
内置缓存
内置512 MB、DDR3缓存。
PCI-E带宽要求
第二代PCI Express 8路，支持最高3.4 Gbytes/sec
I/O 扩展(内置50Pin端子)
支持相机触发，光电编码器，曝光控制及其他扩展功能等：
4路光耦隔离输入/输出、4路TTL（5V逻辑)、4路RS-422输入/输出
I/O 扩展(外置)
/
供电
板载8针PCI Express Graphics (PEG) 插座，可与6针/8针主机PEG供电接口连接
（仅当使用采集卡PoCXP功能时需要）。
尺寸
PCB:168mm x 111mm. 总体:187mm x 111mm.
重量
162克
散热
风扇转速自动根据FPGA的温度实现最佳冷却效果及最低噪音水平。
驱动
Windows7、Windows 10、Windows 11、Linux
SDK
兼容GenCam协议、GenTL Producer、支持并提供C++、C#、LabView开发SDK
认证
RoHS、UL、CE
储存温度
-15°C to +70°C。
工作温度
0°C to +60°C (环境条件)。
相对湿度
10% to 90% 非冷凝(工作及储存)
