高亮AOI光源
- 品牌： 敏威
- 型号： AOI-RL150-30H60
|
产品特点： v 高亮RGB紫外5区可控光源 v 光源照度最高达100万Lux v 可定制贴片带角度灯珠，聚光效果等同直插灯珠 v 独特散热结构，结构设计紧凑，节省安装空间
|
适用场景： v 半导体芯片缺陷检测 v 印刷品等外观与字符检测 v 其它需要多种光源颜色打光成像场合
|
|
产品名称 |
高亮AOI光源 |
|
产品型号 |
AOI-RL150-30H60 |
|
电缆长度 |
标配0.5米(可定制长度) |
|
波长范围 |
红光(620~630nm) 蓝光(465nm~475nm) 绿光(515~530nm) 紫外光(360nm~370nm) |
|
参考照度值 |
RGB红67000/RGB绿79000/RGB蓝130000/UV/B>200000 |
|
光源角度 |
B15度/UV45度/RGB70度 |
|
推荐工作距离 |
40~90mm |
|
工作方式 |
频闪模式(不可常亮，占空比最大20%)，调试期间临时最长常亮时间： 单色光常亮：<5分钟，且占空比<20% 双色光常亮：<3分钟，且占空比<20% 三色光常亮：<2分钟，且占空比<20% 四色光常亮：<1分钟，且占空比<20% |
|
输入电压 |
DC 24V |
|
额定功率 |
红35W/绿29W/蓝29W/紫外36W/蓝光46 |
|
冷却方式 |
自然风冷 |
|
接口 |
SM-3P+SM-4P |
|
尺寸(mm) |
OD150/ID30/H60（详见产品尺寸图) |
|
重量 |
/ |
|
配套控制器 |
DV24W125-6CT |
|
产品寿命 (环境为25度) |
按本产品【工作方式】要求条件下，寿命超过30000小时，衰减量<50% |
|
使用环境 |
温度：0~40° 温度：20~85%RH(非凝结) |
|
保存环境 |
温度：-20~60° 温度：20~85%RH(非凝结) |
|

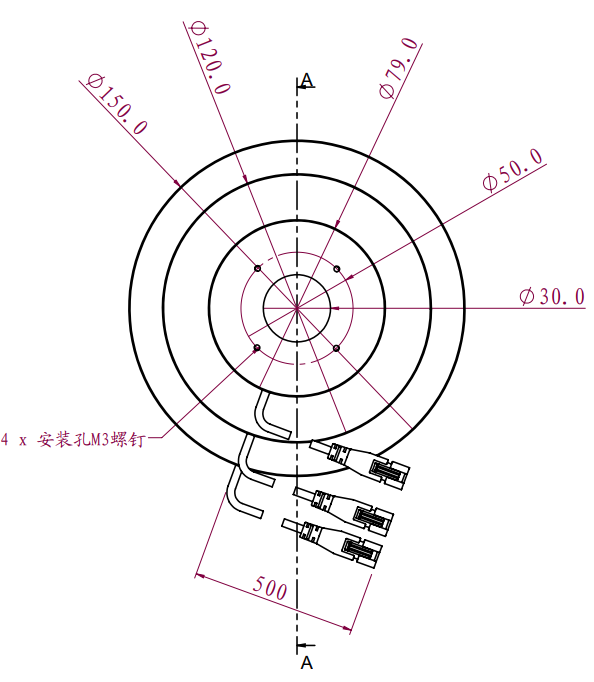

产品尺寸： |
工作示意图： |
