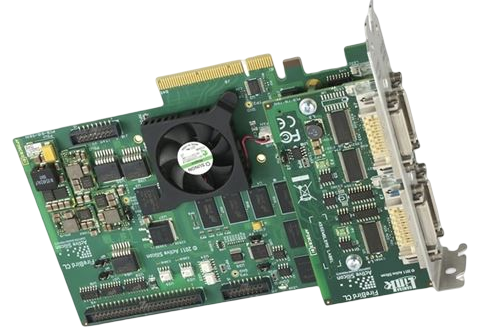

Camera Link采集卡 2xCLD-2PE8
- 品牌： Active Silicon
- 型号： AS-FBD-2XCLD-2PE8
产品特点：
v 支持最新的Camera Link2.1标准
v 高速第二代PCI Express8路接口
v 基于RISC技术ActiveDMA引擎、CPU零占用率
v 功能全面的扩展接口、支持POCL供电
v 支持GenICam， GenTL Producer
适用范围：
v 适合中、高电磁干扰应用环境
v 需要实时、低延时数据采集场合
v 需要高速、长距离数据传输场合
v 4K线扫相机、8K线扫相机、16K线扫相机等图像采集应用场合
可适配滨松CCD探测器C12300-321、滨松TDI相机C12300-321、滨松TDI探测器C13440-20C、C11440-22C、C11440-10C、
C10000-A01、C10000-801、C8000-30、C8484-XXC、C9100-13、C9100-14、C12741-11、C9750-XX、C10400-XX、C12450-27FGC-C、
C14960-XX、C10650-XX、C12200-321/461、C12300-321/322/461B、C15400-30-50A、C10800-x-C、C15440-20UP、C14440-20UP、C14120-20P等
|
产品参数 |
|
|
产品名称 |
Active Silicon Camera Link采集卡 |
|
产品型号 |
AS-FBD-2XCLD-2PE8 |
|
品牌 |
Active Silicon (英国) |
|
数据接口 |
2路SDR/HDR (26芯Mini Camera Link接头) |
|
协议 |
Camera Link V2.1 标准 |
|
负载功率 |
单路相机(4W）,双路相机（8W） |
|
相机个数 |
1台相机（Deca、Full模式）、2台相机（Base模式） |
|
内置缓存 |
内置512MB、DDR3缓存。 |
|
PCI-E带宽要求 |
第二代PCI Express 8路，支持最高40 Gbps |
|
I/O 扩展(内置50Pin端子) |
支持相机触发，光电编码器，曝光控制及其他扩展功能等： 4路光耦隔离输入/输出、4路TTL（5V逻辑)、4路RS-422输入/输出 |
|
I/O 扩展(外置) |
/ |
|
供电 |
/ |
|
尺寸 |
PCB:168mm x 111mm.总体:174mm x 111mm. |
|
重量 |
244克 |
|
散热 |
风扇转速自动根据FPGA的温度实现最佳冷却效果及最低噪音水平。 |
|
驱动 |
Windows7、Windows 10、Windows 11、Linux |
|
SDK |
兼容GenCam协议、GenTL Producer、支持并提供C++、C#、LabView开发SDK |
|
认证 |
RoHS、UL、CE |
|
储存温度 |
-15°C to +70°C。 |
|
工作温度 |
0°C to +60°C (环境条件)。 |
|
相对湿度 |
10% to 90% 非冷凝(工作及储存) |
